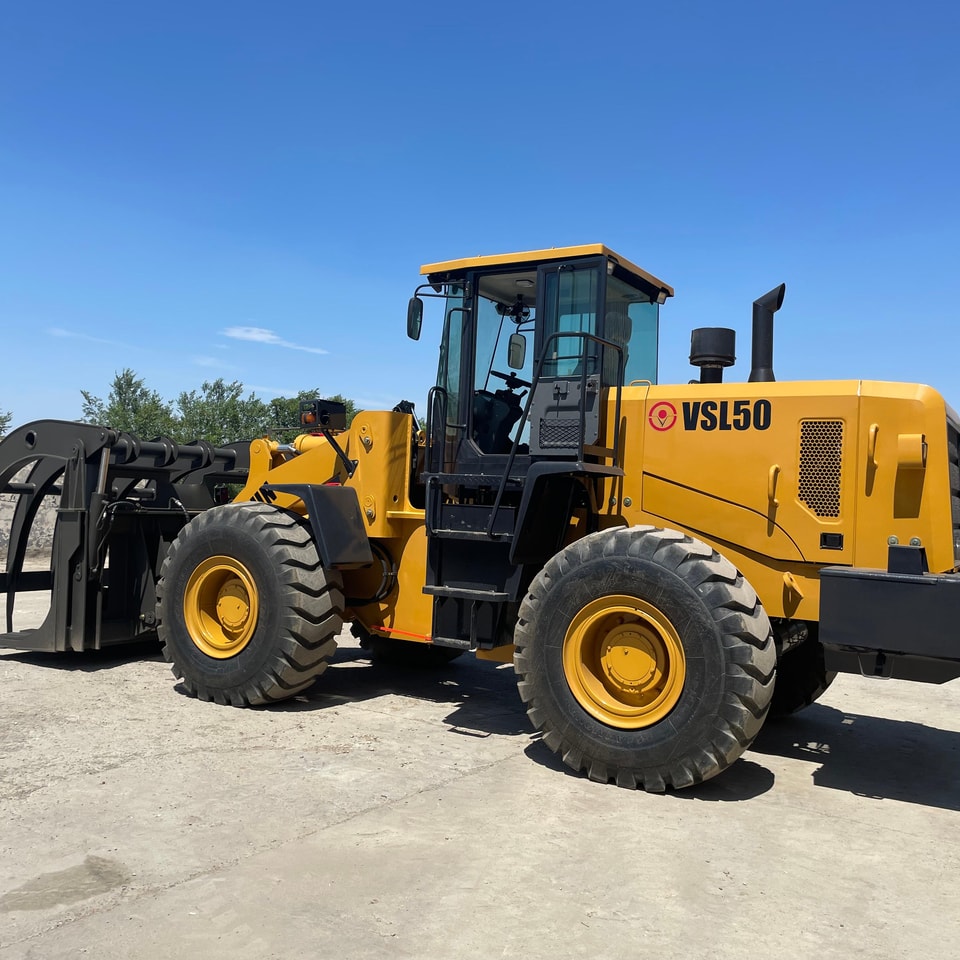

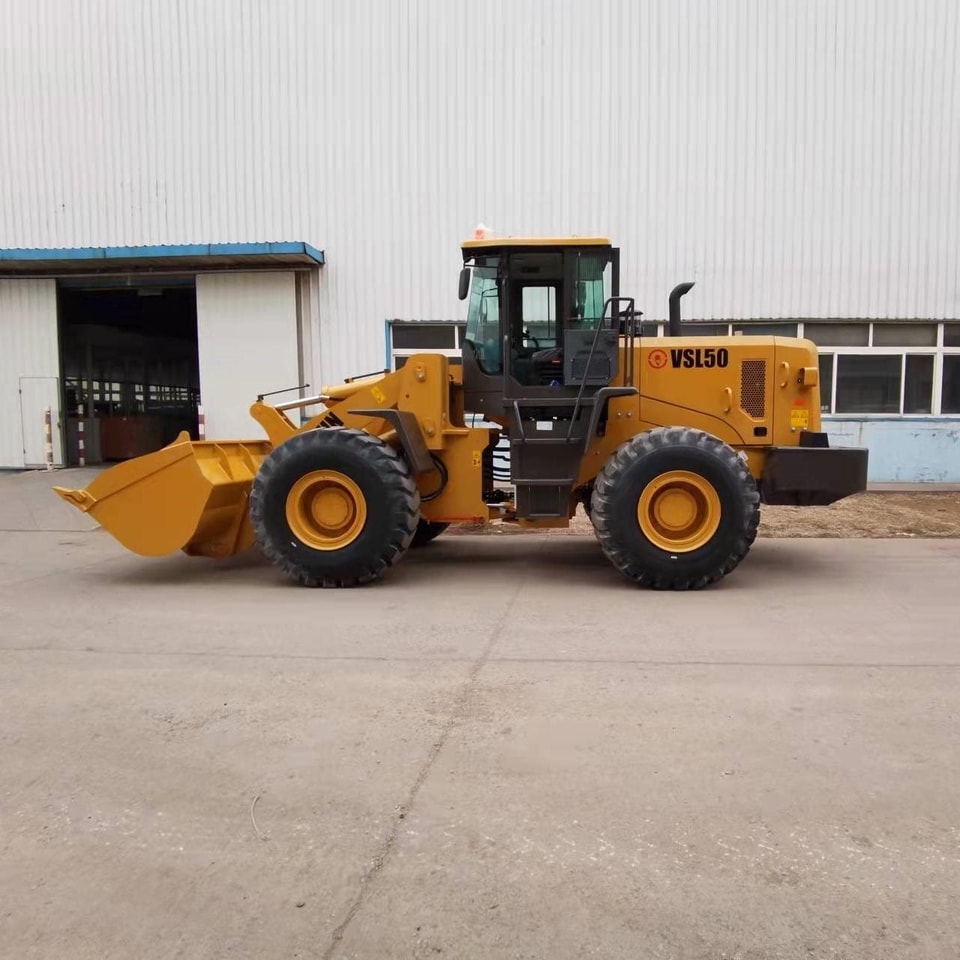

VSL50
Prestaciones | 1 | carga nominal | 5000 kg |
2 | peso operativo total | 16500 kg | |
3 | capacidad nominal del cucharón | 3 m³3 | |
4 | fuerza máxima de tracción | 145 kN | |
5 | fuerza máxima de arranque | 175 kN | |
6 | capacidad máxima de ascenso | 30 | |
7 | altura máxima de descarga | 3142 mm | |
8 | alcance máximo de descarga | 1250 mm | |
9 | dimensiones totales (L×A×H) | 808529653450 mm | |
10 | radio mínimo de giro | 6732 mm | |
Motor | 11 | modelo | Weichai Steyr WD10G220E23 |
12 | tipo | \\ inyección en línea, refrigeración por agua y cilindros secos | |
13 | N.º de cilindros - diámetro/carrera | 6126130 mm | |
14 | potencia nominal | 162 kW--2000 r/min | |
15 | par máximo | 980 N·m | |
16 | consumo mínimo específico de combustible | 212.7 g/kW·h | |
Sistema de transmisión | 17 | convertidor de par | monofásico de dos etapas, cuatro componentes |
18 | modo de transmisión | estructura planetaria con cambio de potencia | |
19 | cambio de marcha | 21 2 marchas hacia adelante y 1 marcha atrás | |
20 | velocidad máxima | 38 km/h | |
Ejes motrices | 21 | espiral reductora principal | engranaje cónico, reducción de 1ª etapa |
22 | modo de desaceleración | Reducción planetaria, 1ª etapa | |
23 | distancia entre ejes (mm) | 3250 mm | |
24 | vía de ruedas (mm) | 2250mm | |
25 | distancia mínima al suelo | 450 mm | |
Sistema hidráulico | 26 | presión de trabajo del sistema | 18 MPa |
27 | tiempo de elevación de la pluma | 5,1 s | |
28 | tiempo total | 9,3 s | |
29 | capacidad del tanque de combustible | 249 L | |
30 | función de nivelación automática | sí | |
Sistema de frenos | 31 | freno de servicio | freno de disco hidráulico con asistencia neumática en las 4 ruedas |
32 | freno de estacionamiento | freno de estacionamiento manual | |
Neumático | 33 | especificación del tipo | 23.5-25 |
34 | presión de los neumáticos delanteros | 0,4 MPa | |
35 | presión de los neumáticos traseros | 0,35 MPa | |
36 | Capacidad del tanque de combustible | 290 L |
1.Cbastidor articulado central, radio de giro pequeño, móvil y flexible, estabilidad lateral y facilidad de operación en espacios reducidos.
2.Los indicadores de fácil lectura y los mandos de diseño ergonómico hacen que la conducción sea cómoda y práctica.
3. Sistema de freno de disco hidráulico con asistencia neumática en las 4 ruedasy freno de emergenciase utiliza en el sistema de frenos, que ofrece gran fuerza de frenado y garantiza un frenado estable y alta seguridad
4.El motor diésel turboalimentado Weichai Styer ofrece alta potencia y par, bajo consumo de combustible y ruido, y alta fiabilidad. El filtro de aire de dos etapas es equipo estándar para terrenos polvorientos.
5.Fdirección totalmente hidráulica, transmisión por cambio de potencia y dispositivo de control hidráulico; ambos permiten una operación ligera y flexible, con movimientos suaves y fiables
6.La bomba de trabajo y la bomba de dirección con caudal combinado de doble bomba. Cuando la máquina no está girando, hay más potencia del motor disponible para la fuerza de arranque y elevación, lo que aumenta la economía.
