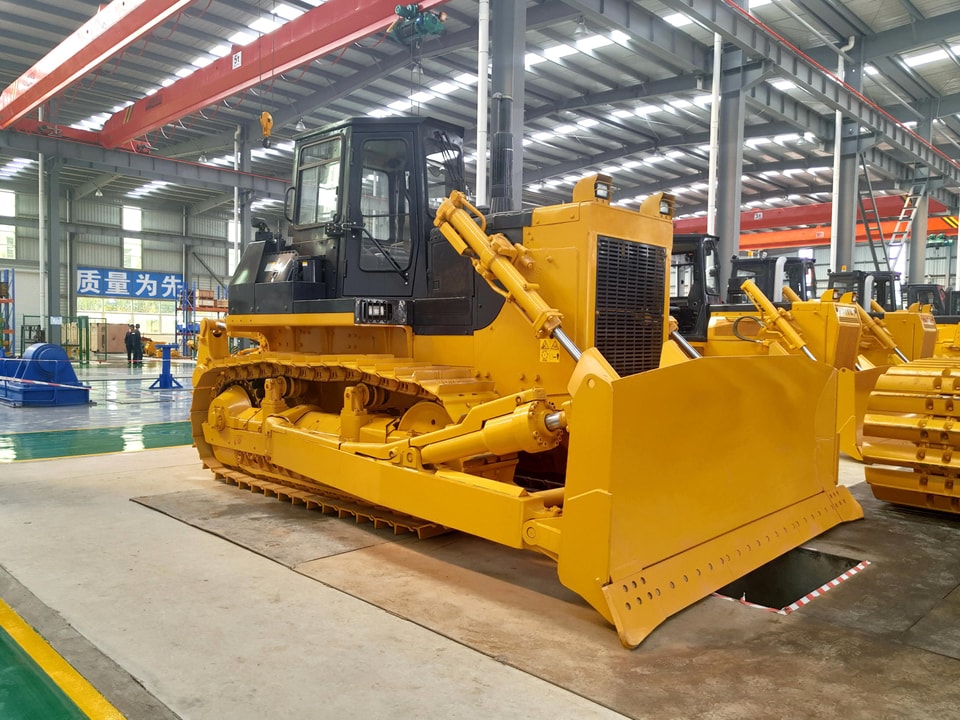

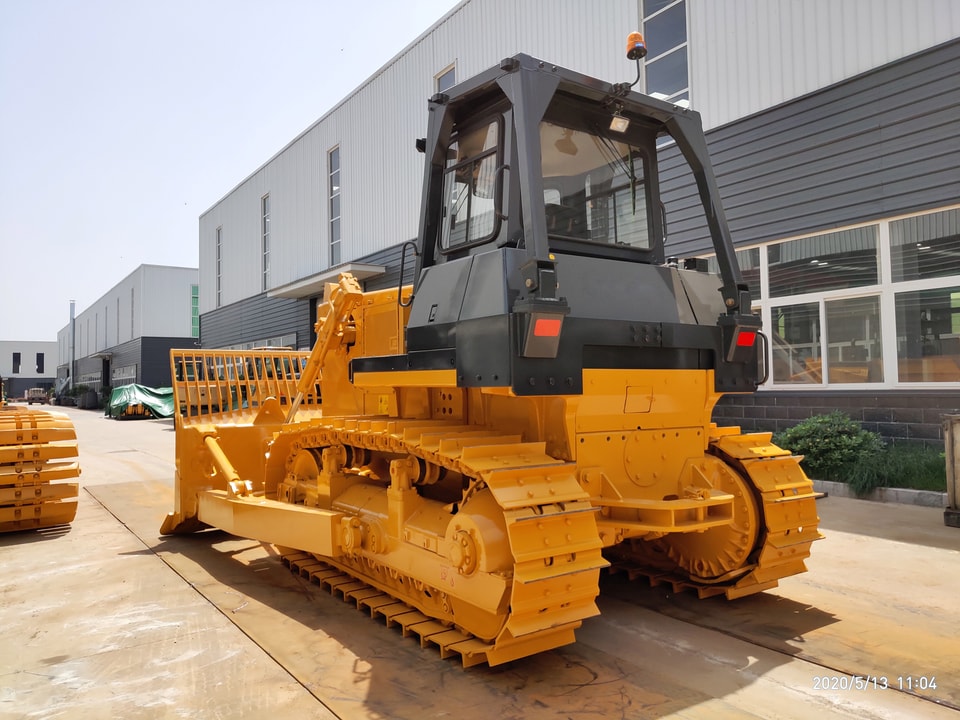

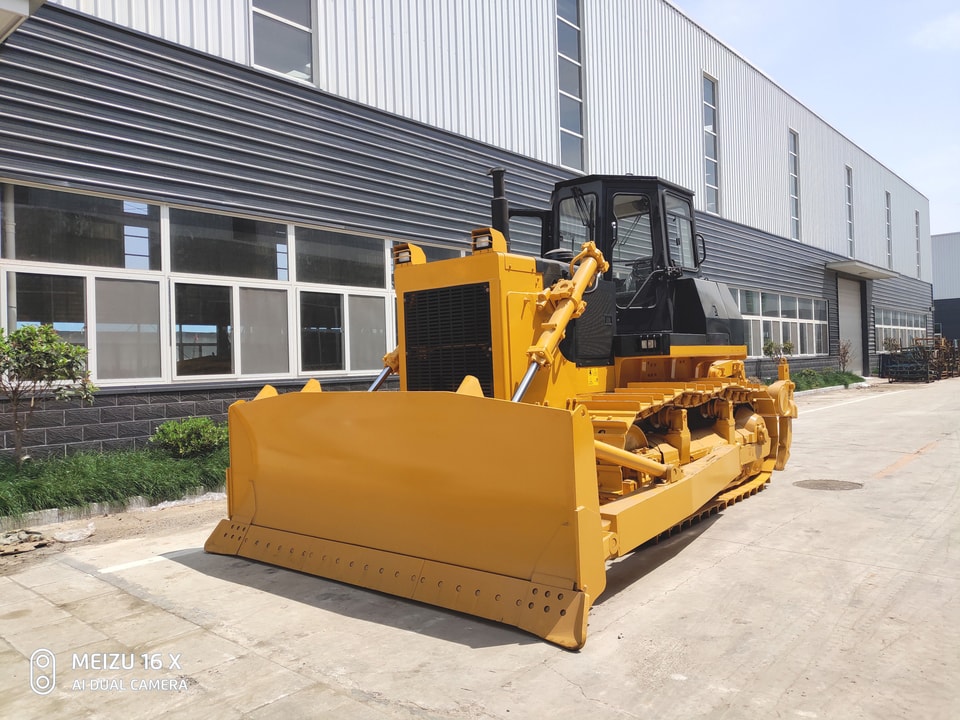

Folleto de la topadora VSD22



















Folleto de la topadora VSD22
General | Dimensión | 5460×3725×3395 mm | ||
Peso en operación | 23500 kg | |||
MOTOR | Modelo | Cummins NT855-C280S10 | ||
Tipo | Refrigerado por agua, en línea,Válvulas en cabezainyección directa, turboalimentado | |||
Número de cilindros | 6 | |||
Diámetro × carrera | Φ139.7×152.4 mm | |||
Cilindrada | 14.01 L | |||
Potencia nominal | 175 kW (238HP) @1800 rpm | |||
Par máximo | 1030N·m @1300 rpm | |||
Consumo de combustible | 205 g/kW·h | |||
TRANSMISIÓN SISTEMA | Convertidor de par | 3 elementos, 1 etapa, 1 fase | ||
Caja de cambios | Tipo planetario, powershift, lubricación forzada | |||
Eje de transmisión central | Engranaje cónico espiral, reducción de velocidad de una sola etapa, lubricación por salpicadura | |||
Embrague de dirección | Húmedo, multidisco, con resorte, desacoplado hidráulicamente, control hidráulico | |||
Freno de dirección | Tipo húmedo, estructura de banda flotante, freno de pie con servofreno hidráulico | |||
Transmisión final | Reducción de velocidad de 2 etapas mediante engranajes rectos, lubricación por salpicadura | |||
VELOCIDAD DE DESPLAZAMIENTO | Marcha | 1.ª | 2.ª | 3.ª |
Avance | 0~3.6km/h | 0~6.5km/h | 0~11.2km/h | |
Marcha atrás | 0~4.3km/h | 0~7.7km/h | 0~13.2km/h | |
| Tipo | Viga rociada, estructura suspendida del equilibrador | ||
N.º de rodillos portadores | 2 por lado | |||
N.º de rodillos de la cadena | 6 por lado | |||
N.º de zapatas de cadena | 38por lado | |||
Tipo de zapata de cadena | De una sola garra | |||
Ancho de la zapata de cadena | 560 mm | |||
Paso | 216 mm | |||
Ancho de vía | 2000 mm | |||
Presión sobre el suelo | 0.077 Mpa | |||
SISTEMA HIDRÁULICO | Presión máxima | 14 Mpa | ||
Tipo de bomba | Bomba de engranajes | |||
Cilindrada | 262L/min | |||
Diámetro del cilindro de trabajo | 120 mm× 2 | |||

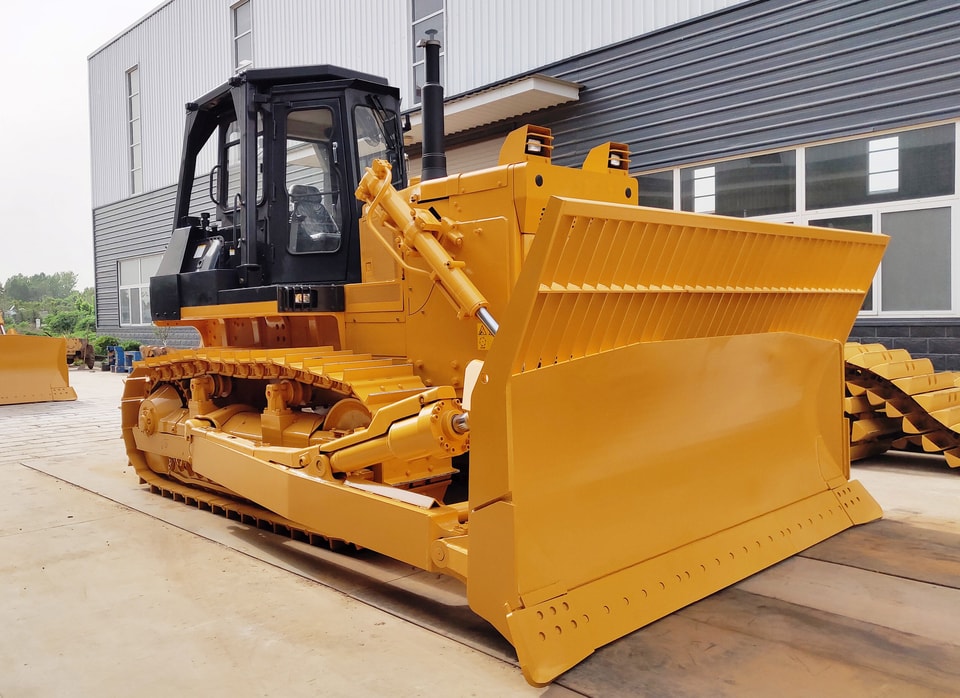

| Tipo de hoja | Hoja recta inclinable | Hoja angular | Hoja semi-U |
Capacidad de la hoja | 6.4m³ | 4.7m³ | 7.5 m³ | |
Ancho de la hoja | 3725 mm | 4365 mm | 3725 mm | |
Altura de la hoja | 1315 mm | 1055 mm | 1374 mm | |
Máxima caída por debajo del suelo | 538 mm | 535 mm | 540 mm | |
ESCARIFICADOR DE TRES DIENTES | Máxima profundidad de excavación | 666 mm | ||
Máxima elevación sobre el suelo | 555 mm | |||
Peso del escarificador de 3 dientes | 2495kg | |||
DE UN SOLODIENTE ESCARIFICADOR | Máxima profundidad de excavación | 695 mm | ||
Máxima elevación sobre el suelo | 515 mm | |||
Peso del escarificador de 3 dientes | 2453kg | |||

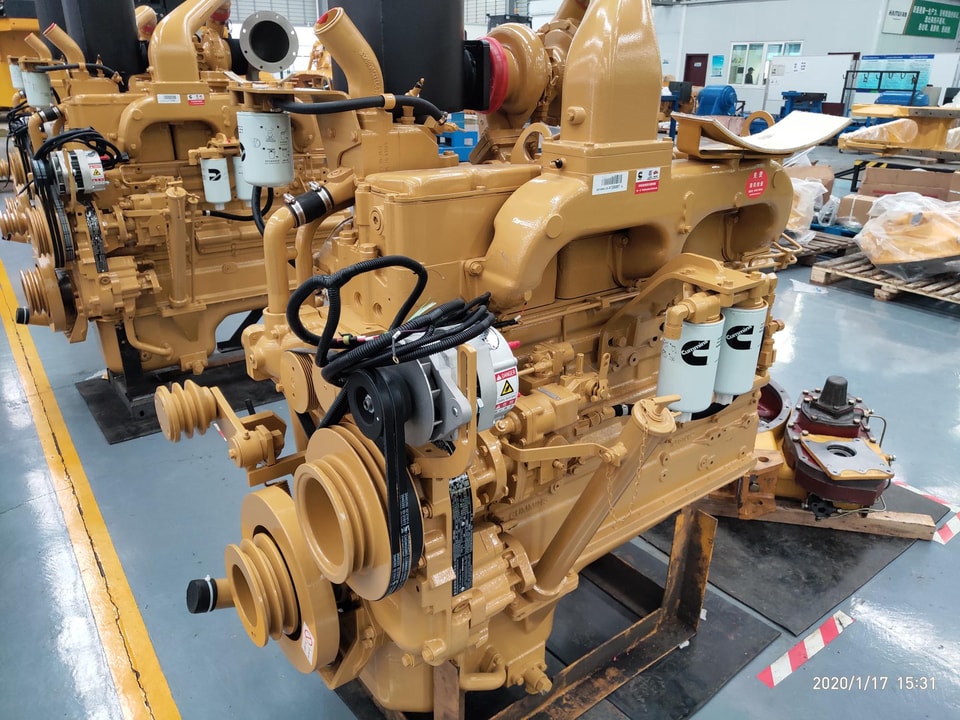

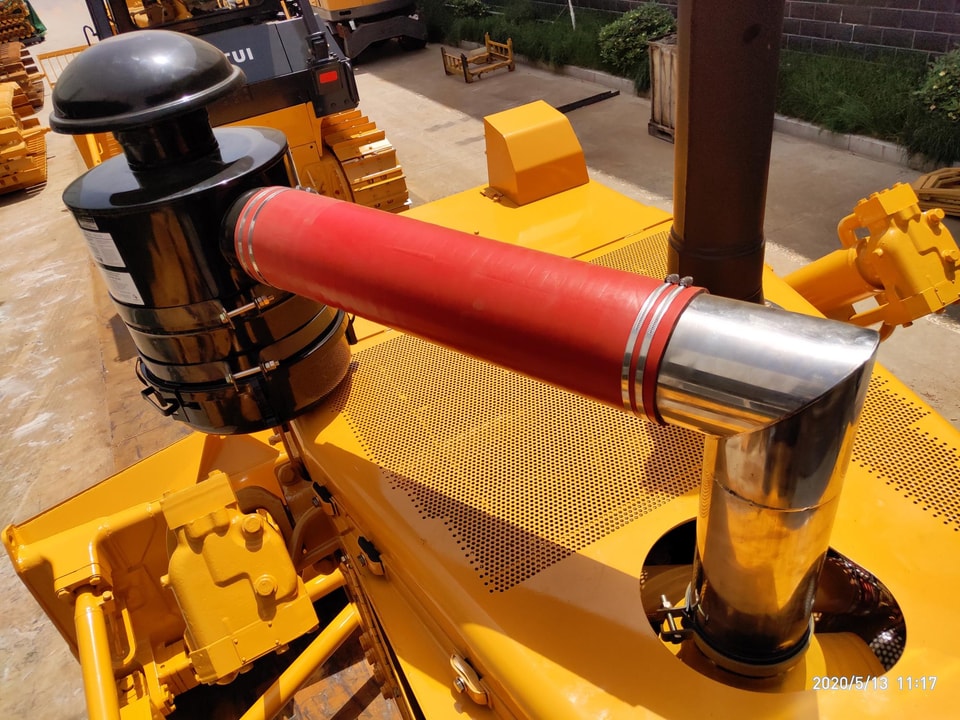

•El motor CUMMINS NT855-C280S10 le ofrece la potencia y la fiabilidad que necesita. Un mejor rendimiento de combustible que el modelo anterior, junto con un fuerte par de salida y bajo consumo de combustible, le proporciona una excelente eficiencia general de fluidos.
•La transmisión powershift de alta fiabilidad, el convertidor de par estable y la transmisión final de engranajes rectos de dos etapas transmiten la potencia con eficiencia.

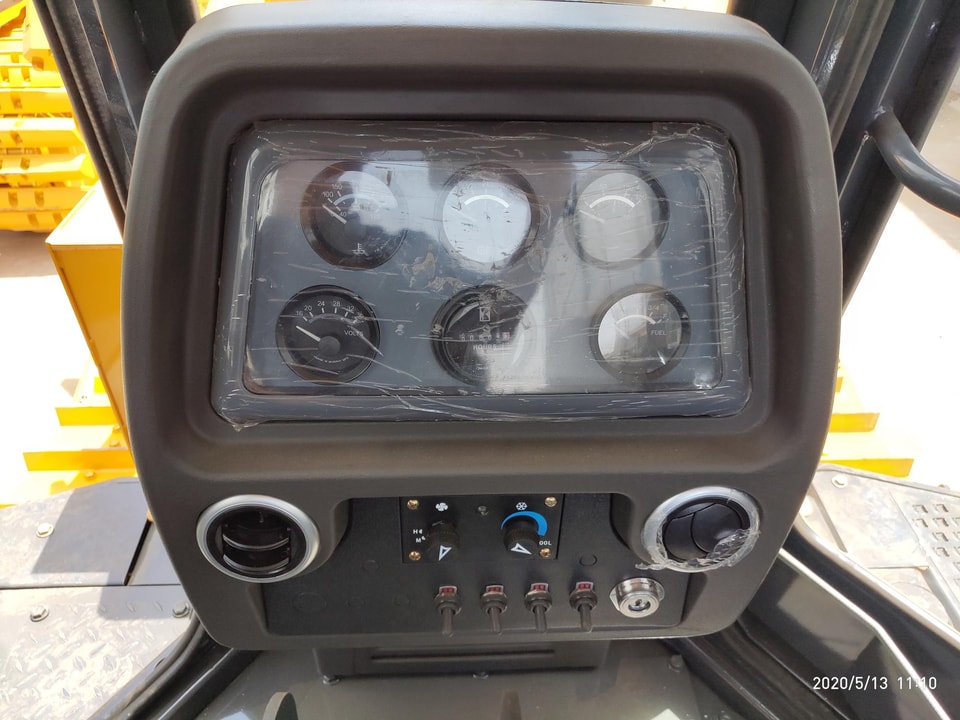

•Permite el diagnóstico automático de fallas y el monitoreo completo. El panel de instrumentos integral de fundición integra aire acondicionado, equipos eléctricos e instrumentos en una sola pieza, con un aspecto más hermoso y lujoso.
•El bastidor principal de estructura totalmente cajón adopta una estructura integral soldada con chapa de acero, soldada a la caja del eje trasero. Tiene una gran capacidad de carga frente a impactos y resistencia a la flexión y la torsión. Los cordones de soldadura de alta calidad garantizan una larga vida útil del bastidor principal.

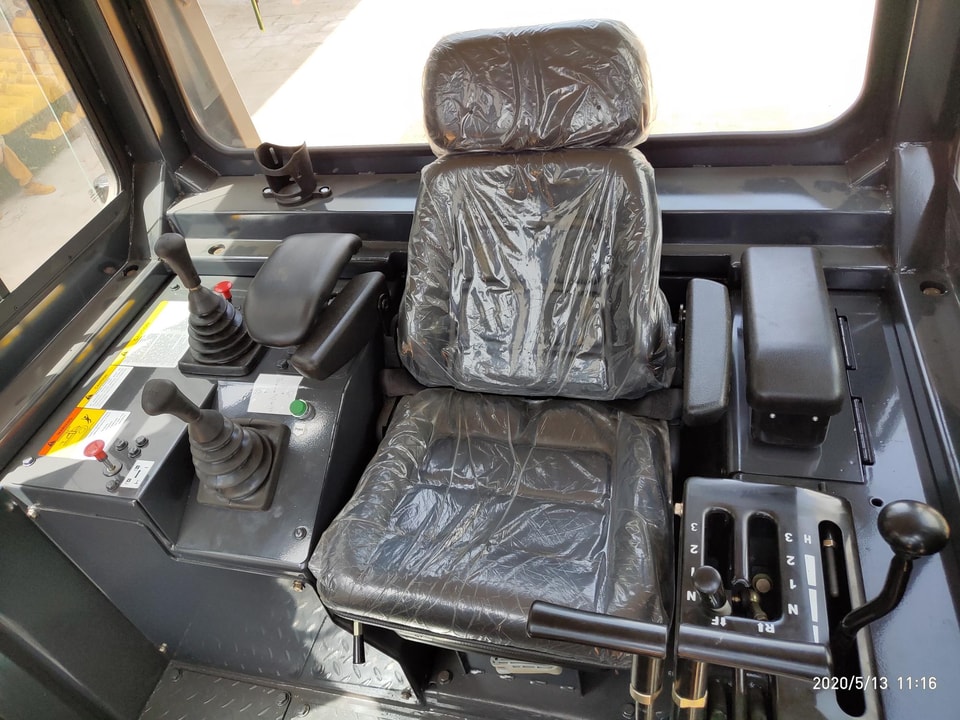

•Según el diseño ergonómico, el asiento del conductor y el reposabrazos se pueden ajustar hacia arriba y hacia abajo; el cambio de marchas, la dirección y el acelerador se colocan en el lado izquierdo, y se adopta una estructura de eje flexible. El dispositivo de trabajo se acciona desde el lado derecho, y se utiliza un sistema de control servo para que el proceso de operación sea más ligero y flexible.

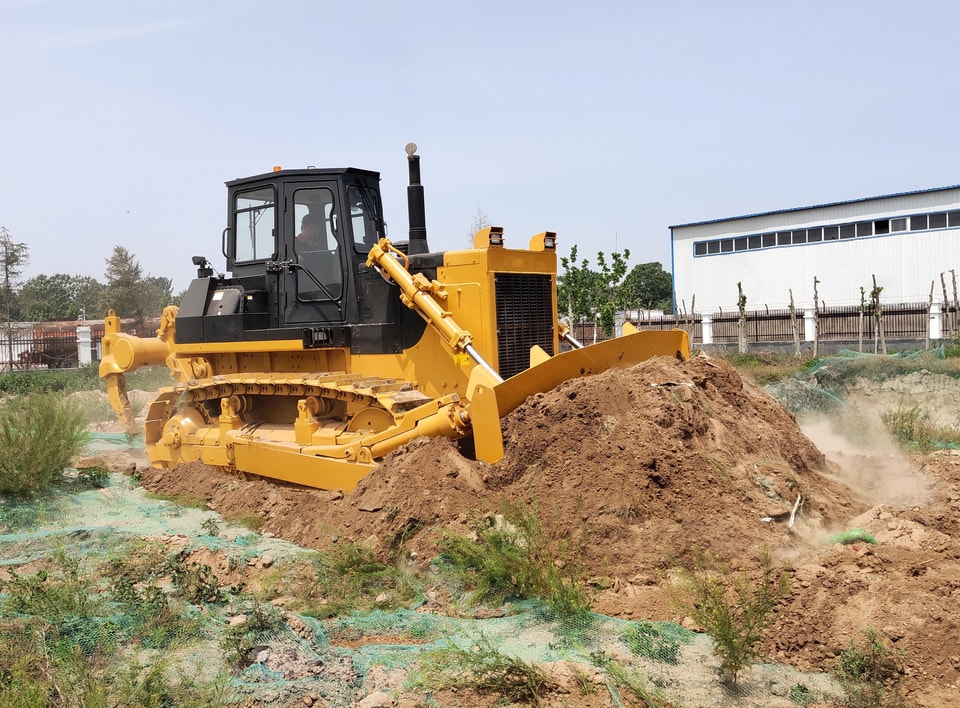

•La hoja recta inclinable estándar presenta una gran fuerza de corte, y puede equiparse un ripper de tres dientes para el escarificado de arcilla y suelo congelado, con alta eficiencia de trabajo y una capacidad de penetración extremadamente قوية
